什么是四軸機械手?-鑫臺銘機械

來源：鑫臺銘時間：2015-08-25 11:23瀏覽次數：- | 分享加入收藏

隨著社會生產不斷進步和人們生活節奏不斷加快，人們對生產效率也不斷提出新要求。由于微電子技術和計算軟、硬件技術的迅猛發展和現代控制理論的不斷完善，使機械手技術快速發展，其中工業機器人系統由于其介質來源簡便以及不污染環境、組件價格低廉、維修方便和系統安全可靠等特點，已滲透到工業領域的各個部門，在工業發展中占有重要地位。

深圳市鑫臺銘機械設備有限公司主要致力于四軸、五軸、六軸及多軸機械手，直角坐標機械手，桁架機器人，機床上下料機械手等工業機器人產品的自主研發和應用。通過不斷優質的服務和營銷體制，堅持自主創新和自我品牌建設，鑫臺銘工業機器人、工業機械手產品廣泛應用于電子、汽車、半導體等行業的搬運，移栽，碼垛，點膠，噴涂，檢測，切割等應用。通過多年技術創新和測定，鑫臺銘團隊積累了豐富的自動化解決方案的經驗，不斷為客戶提供優質高效的產品，提供整合性的技術輸出服務，為客戶節省產品研發的時間與成本，提高生產效益。

四軸機械手
  小型裝配機械手中，“四軸機械手”是指“選擇性裝配關節機器臂”，即四軸機械手的手臂部分可以在一個幾何平面內自由移動。機械手的前兩個關節可以在水平面上左右自由旋轉。第三個關節由一個稱為羽毛的金屬桿和夾持器組成。該金屬桿可以在垂直平面內向上和向下移動或圍繞其垂直軸旋轉，但不能傾斜。這種獨特的設計使四軸機械手具有很強的剛性，從而使它們能夠勝任高速和高重復性的工作。在包裝應用中，四軸機械手擅長高速取放和其他材料處理任務。

產品用途:
1.此4軸機械手主要用于沖壓行業沖床、沖壓件自動上下料。
2.此4軸機械手可用于油壓機自動上下料。
3.此4軸機械手可用于車床自動上下料。
4.此4軸機械手可用于銑床自動上下料。
5.此4軸機械手還可以用于一些代替人的搬運。

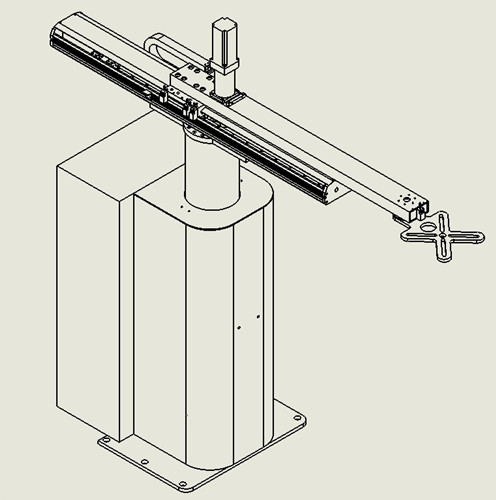

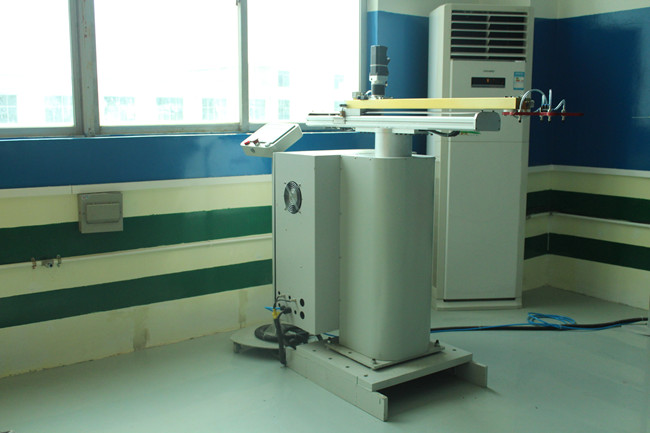

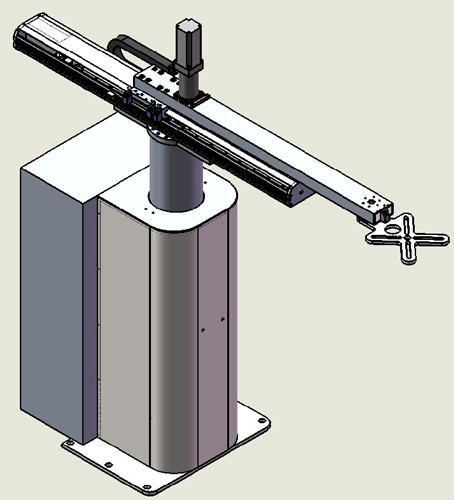

XTM4擺臂式4軸機械手機械參數：
J1軸（上下運動Z軸）采用滾珠絲桿+線性導軌+高速高分辨率伺服馬達
J2軸（擺臂旋轉A軸）采用諧波減速機+高速高分辨率伺服馬達
J3軸（前后伸縮X軸）采用滾珠絲桿+線性導軌+高速高分辨率伺服馬達
J4軸（末端旋轉B軸）采用行星減速機+高速高分辨率伺服馬達

上運動Z軸行程: 450MM
擺臂旋轉A軸旋轉角度：300°
前后伸縮X軸行程：600MM
末端旋轉B軸旋轉角度：360°
擺臂活動半徑：1400MM
前后伸縮X軸最高速度：0.8M/S
上下運動Z軸最高速度：1.0M/S
擺臂旋轉A軸最高速度：225°/S
末端旋轉B軸最高旋轉速度：900°/S
標準最大負載：6KG  ( 可訂做最大負載：16KG ）
輸出法蘭到地面高：950MM(可根據現場要求定)
重復定位精度: ±0.08MM
安裝方式：落地式
環境溫度 : 0-55 ℃
濕度 : 30% 到最大 95%，不結露
本體噴漆：電腦白（可指定其

控制系統參數：
基于觸摸屏+PLC的沖床機器人控制系統
PTP點到點控制模式
軟件版本：A3.0
全中文8寸觸摸屏操作系統
內置沖床行業編程軟件工藝包
支持拖動示教功能
支持多種產品程序存儲
具備與任何沖床連線，互鎖功能
相鄰兩臺機器人具備通訊功能
支持從左至右或從右至左上下料切換
內部集成用戶控制信號，支持外圍抓手的控制
配備數顯真空檢測裝置
所有外部連線采用快速插頭連接
最大功率: 2.6 KW
電控箱：標配一體式電箱、亦可加價選擇分體式電箱。
配支架式可移動示教盒
示教盒電纜長度3 m
防護等級 : IP20
濕度: 最大95%，不結露
環境溫度 0 - 45 °C
電源：?jiǎn)蜗嘧儔浩?，單相加地線， 220V電壓

鑫臺銘期待成為您持續互惠的合作伙伴！  服務熱線：400-6626-500    http://hynyfz.cn/
